•產品描述:
U3315/6是用于功率MOSFET和IGBT器件的高速三相柵極驅動器，具有三個獨立的高低側參考輸出通道。內置死區保護和穿透保護，防止損壞半橋。當VCC和VBS低于設定的閾值電壓時，UVLO電路可防止故障發生。一種新的高壓BCD工藝和共模降噪技術在高dV/dt噪聲條件下提供了高側驅動器的穩定運行，同時具有優異的負瞬態容限。包含低功率消耗，因此待機模式可用于將芯片設置為低靜態電流狀態，以實現長電池壽命。
•主要特點:
●可完全工作到+300 V●耐受負瞬態電壓●柵極驅動供電范圍從4.5V到20V●獨立的3個半橋驅動器●低側輸出與輸入相異。3.3 V邏輯兼容低di/dt柵極驅動，具有更好的抗噪性
•典型應用:
●電動自行車/電動工具三相電機驅動●電池供電的微型/微型電機控制●通用逆變器

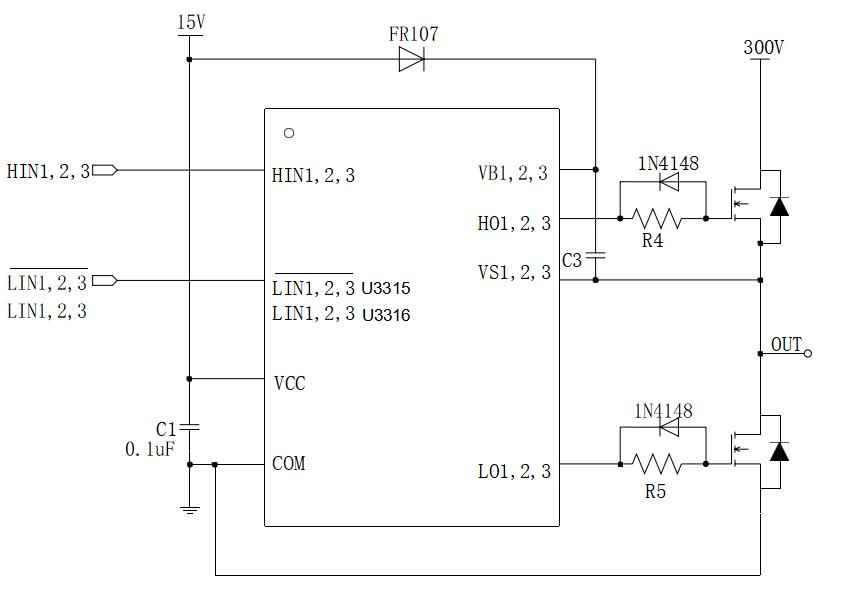

•典型應用電路
