一般的描述
U0183(E)是一款內置100V功率MOS高效率、高精度的開關降壓型大功率LED恒流驅動芯片。U0183(E)采用固定關斷時間的峰值電流控制方式。U0183(E)通過調節外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度。在DIM端加支持線性電壓控制調光，進行LED燈調光。U0183(E)內部采用自供電結構，VDD UVLO保護以及過溫保護電路等，減少外圍元件并提高系統可靠性。
主要特點
● MN:11V~100V●集成100VMOS●高效率：可高達93%●支持線性電壓控制調光●最大工作頻率：150KHz● CS電壓：275mV●芯片供電欠壓保護：11V●關斷時間固定●智能過溫保護
■典型應用
自行車、電動車、摩托車燈■強光手電■ LED射燈大功率LED照明■ LED背光

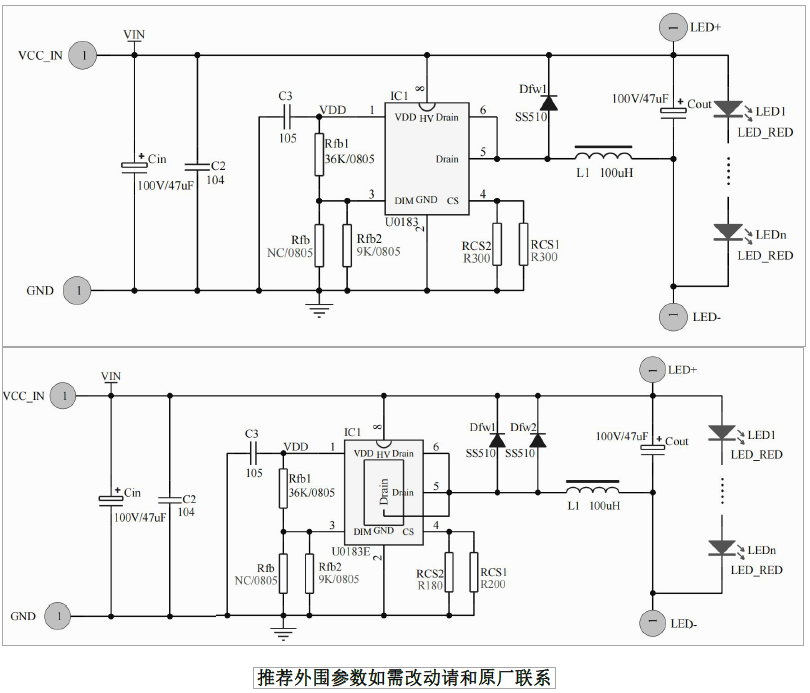

典型應用電路
