•產品描述:U3220EC是一款高性能低成本 PWM 控制功率器，適用于離線式小功率降壓型應用場合外圍電路簡單、器件個數少。同時產品內置高耐壓 MOSFET可提高系統浪涌耐受能力。與傳統的 PWM 控制器不同,U3220EC內部無固定時鐘驅動 MOSFET ，系統開關頻率隨負載(輕載、重載)變化可實現自動調節。同時芯片采用了多模式 PWM 控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。 此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。U3220EC集成有完備的帶自恢復功能的保護功能: VDD 欠壓保護、逐周期電流限制、輸出過壓保護、 過熱保護、過載保護和 VDD 過壓保護等。
•主要特點:集成 7A 100V MOS；集成 200V 高壓啟動電路；使用范圍:VIN-VOUT>3V，Ip*<3A；BUCK&BOOST兼容；低功耗模式工作；支持降壓和升降壓拓?fù)?/span>；待機功耗低于 50mw；良好的線性調整率和負載調整率；集成軟啟動電路；內部保護功能:過載保護(OLP)；逐周期電流限制(OCP)；輸出過壓保護(OVP)；VDD 過壓、欠壓和電壓箝位保護
•典型應用:小家電電源 ；工業控制

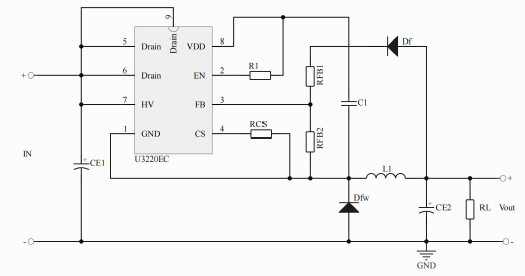

•典型應用電路
