•產品描述:U2263是高度集成的電流模式PWM控制IC優化高性能，低待機功率和成本效益的離線反激轉換器高達60w輸出功率系統。PWM開關頻率內部固定在65KHz。在空載或輕載條件下，ic1以“突發模式”工作，最大限度地減少開關損耗。因此，可以實現更低的待機功耗和更高的轉換效率。由于啟動電流小，工作電流低，可以在啟動電路中使用一個大的電阻，以最大限度地減少備用功耗。U2263提供全面的保護功能，包括VDD上的逐周期電流限制(OCP)，過溫保護(OTP)，過壓鉗位(OVP)和欠壓鎖定(UVLO)。閘管輸出箝位至16V，以保護功率MOSFET的閘管。
•主要特點:數字頻率變換技術，提高EMI性能。電流感測輸入的前緣消隱。斜率補償。突發模式控制，提高效率，優化待機功耗。啟動電流小，運行電流小。柵極輸出電壓箝位。軟啟動，以減少MOSFET應力在上電期間。綜合保護功能:1、VDD2欠壓鎖滯(UVLO)， vdd3過壓保護(OVP)，周期電流限制，4、限流補償，在通用交流線路輸入時獲得相同的輸出電流，5、過載保護(OLP)， 6、過溫保護(OTP)。300mA驅動能力。
•典型應用:手機充電器;數碼相機充電器;電源適配器;電池充電器

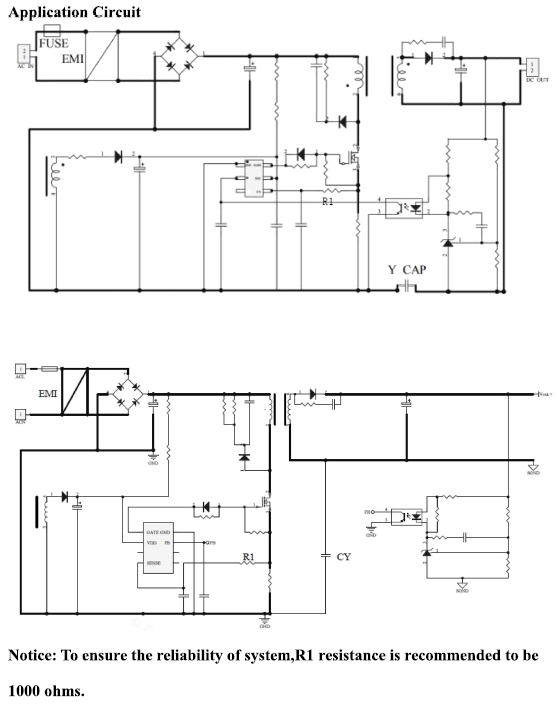

•典型應用電路:
