■產品描述:
U6110是一款非隔離型、高集成度且低成本的PWM功率開關，適用于降壓型和升降壓型電路。U6110采用高壓單晶圓工藝，在同一片晶圓上集成有600V高壓MOSFET和采用開關式峰值電流模式控制的控制器。在全電壓輸入的范圍內可以保證高精度的5V默認輸出。在芯片內部，振蕩器頻率固定為31kHz且帶有抖頻功能，在保證輸出功率的條件下優化了EMI效果。同時，芯片設計有輕重載模式，可輕松獲得低于50mW的待機功耗。U6110集成有完備的保護功能：VDD欠壓保護、逐周期電流限制、過熱保護、過載保護和短路保護等。
■主要特點:
●高精度5V/ADJ輸出
●集成600V高壓MOSFET和高壓啟動電路
●超低系統成本
●支持降壓和升降壓電路(VIN:7~400V)
●開關式峰值電流模式控制
●超低待機功耗小于50mW
●超低工作電流，支持小VDD電容
●集成31KHz帶抖頻功能振蕩器
●集成軟啟動電路
●集成式保護功能：過載保護(OLP);過熱保護(OTP);逐周期電流限制(OCP);前沿消隱(LEB)VDD欠壓保護;
●封裝SOT23-3L

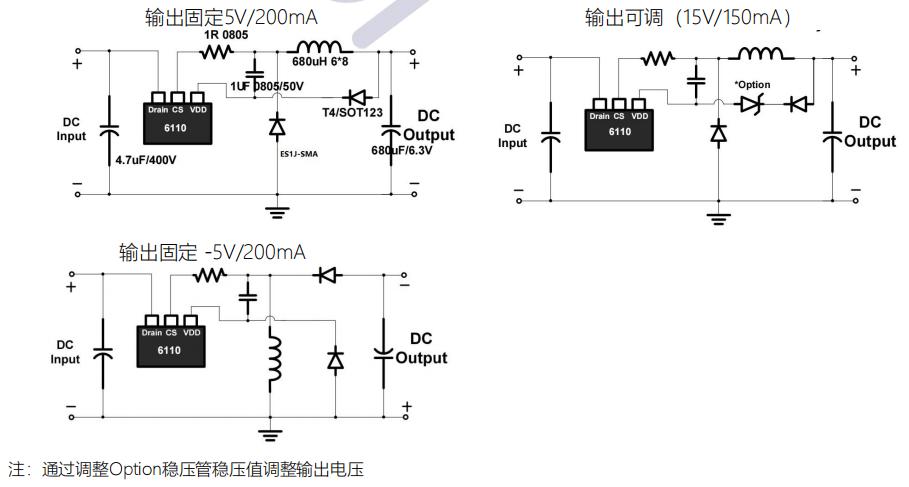

■典型應用
●電動車控制器
●高壓模擬/數字系統
●工業控制系統
●小家電
●電信48V電源系統
●以太網POE
●便攜式移動設備
●逆變器系統
